Типовой пример автоматизации объекта выглядит следующим образом:

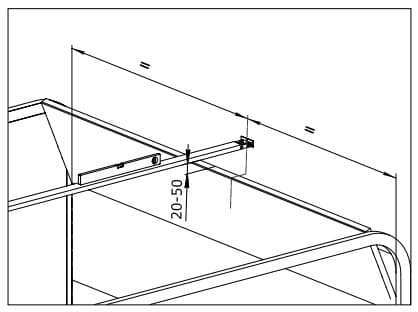

Линия монтажа приводной рейки проходит посередине секционных ворот. Если монтаж не может быть выполнен посередине ворот, то допускается монтаж на расстоянии не более 100 мм слева или справа от середины ворот. Соответственно, необходимо планировать место для монтажа рейки и привода в соответствии с их габаритами.

необходимое пространство для монтажа, мм

Привод LG + рейка LGR-3300С(B)

3650

Привод LG + рейка LGR-3600С(B)

3950

Привод LG + рейка LGR-4200C(B)

4550

ASG600/3KIT-L (рейка в комплекте)

3700

ASG1000/3KIT-L (рейка в комплекте)

3700

ASG1000/4KIT (рейка в комплекте)

4400

Зазор между рейкой и максимальной (верхней) точкой движения полотна ворот должен быть 20-50 мм.

Крепления в комплекте автоматики для секционных ворот обеспечивают расстояние от рейки до потолка до 110 мм, в случае большего расстояния необходимо применить дополнительные полосы крепления (не входят в комплект).

Максимальное расстояние от верхней точки движения ворот до потолка должно быть не более 190 мм.
