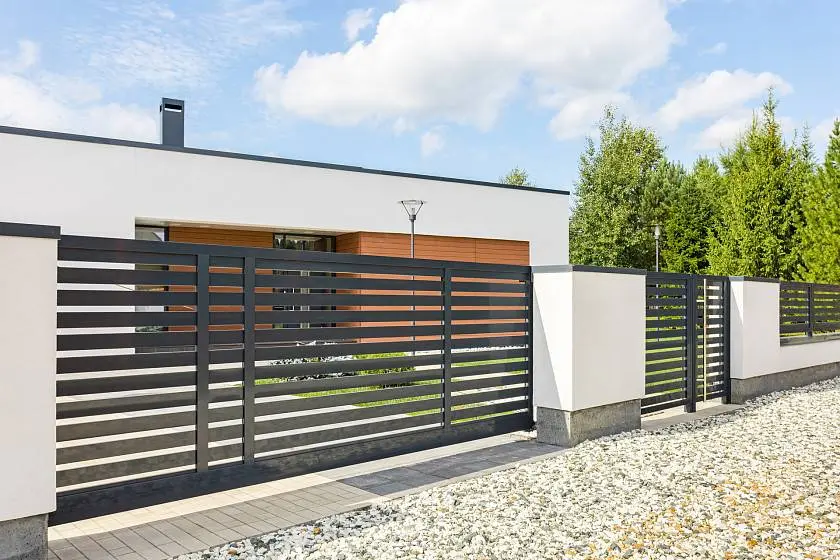

Откатные ворота — популярное решение для частных коттеджей, дач и автостоянок у многоквартирных домов. Это надежные и практичные конструкции, которые подходят для установки даже на небольших участках, ведь при открытии створка сдвигается вдоль забора. В данной статье рассмотрим виды откатных ворот и их особенности, а также нюансы самостоятельного монтажа изделий.

Типы откатных ворот

Общая черта всех откатных ворот — сдвигающаяся параллельно забору створка, которая не занимает места ни перед домом, ни у дороги. По способу опоры на несущие элементы ворота делятся на 3 типа: подвесные, рельсовые и консольные.

Подвесные

Створка ворот крепится к горизонтальной металлической балке, расположенной на определенной высоте над уровнем земли. Как правило, она немного превышает высоту кузова автомобилей, которые будут проезжать через данные ворота.

Раньше подобный тип откатных ворот активно применялся для обустройства въездных групп промышленных предприятий. Однако в наши дни подвесные системы встречаются редко. Это связано с ограничениями по высоте проема, а также с материалоемкостью конструкции, удорожающей ворота.

Рельсовые

В нижней части створки ворот данного типа предусмотрены ролики, которые ездят по специальным рельсам. При открытии створка сдвигается на ширину проезда.

Рельсовые откатные ворота можно применять для перекрытия широких проемов, так как металлические ролики способны выдерживать даже створку внушительной массы. Более того, в отличие от подвесных, они не создают ограничений по габаритной высоте транспорта.

Из минусов — нужно следить за тем, чтобы рельсы были очищены от снега, наледи и прочих препятствий, мешающих открытию ворот. Кроме того, под весом створки несущие ролики быстро изнашиваются.

Консольные

Наиболее распространенный тип откатных ворот. Створка консольных конструкций крепится к несущей балке, зафиксированной в фундаменте. Таким образом, воротное полотно не имеет контакта с поверхностью земли, оно как бы нависает над проездом, что продлевает срок службы изделий и упрощает их обслуживание.

Из недостатков можно назвать сложность монтажа, а также необходимость запаса ширины конструкций, в 1,5 раза превышающей ширину проема.

Конструктивные особенности откатных ворот

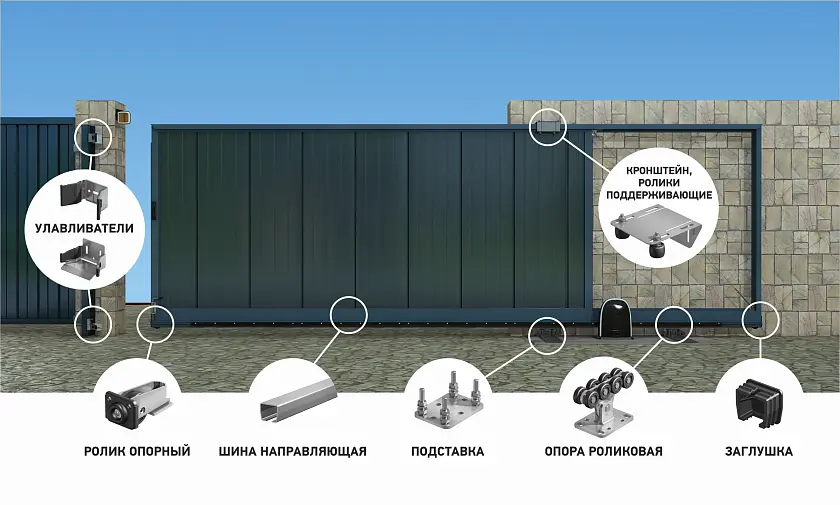

На примере ворот Prestige от «АЛЮТЕХ» рассмотрим, как устроены откатные конструкции самого популярного — консольного типа. В числе их основных элементов: столбы проема, направляющая шина, рама ворот с заполнением, поддерживающие и опорные ролики, нижние и верхние улавливатели, электропривод, пр.

Ниже представлены детальные схемы:

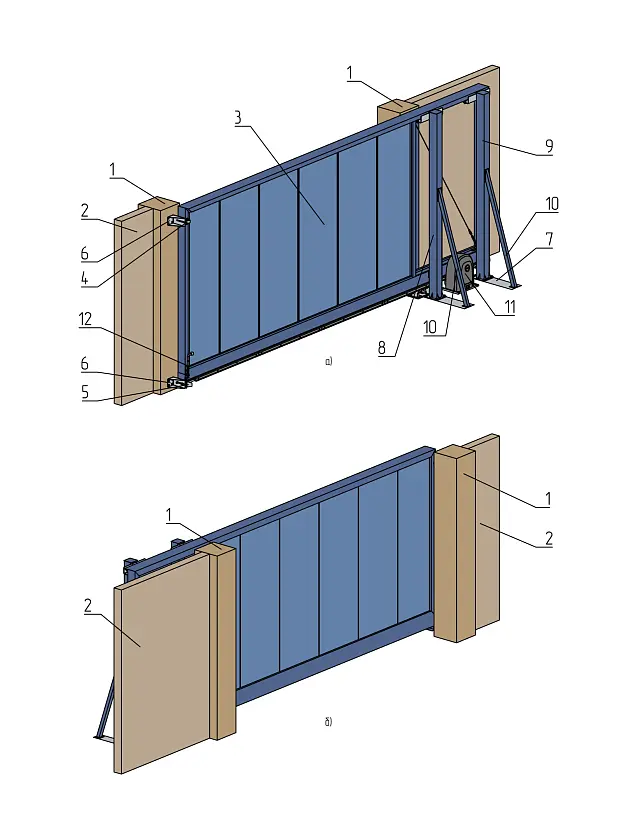

Рис. 7.12 — Откатные самонесущие ворота с вертикальным заполнением сэндвич-панелью, открывание вправо:

а) вид со стороны двора, б) вид со стороны улицы;

1 — столб проема, 2 — забор, 3 — створка ворот с заполнением и опорами роликовыми, 4 — улавливатель верхний, 5 — улавливатель нижний, 6 — кронштейн для крепления улавливателей, 7 — рама ворот опорная, 8 — столб удерживающий основной с роликами поддерживающими, 9 — столб удерживающий дополнительный с роликами поддерживающими, 10 — раскос, 11 — электропривод, 12 — засов

Рис. 7.13 — Откатные самонесущие ворота со встроенным горизонтальным разреженным заполнением алюминиевыми профилями, открывание влево, без столбов удерживающих:

а) вид со стороны двора, б) вид со стороны улицы;

1 — столб проема, 2 — забор, 3 — створка ворот с заполнением и опорами роликовыми, 4 — улавливатель верхний, 5 — улавливатель нижний, 6 — кронштейн для крепления улавливателей, 7 — рама ворот опорная, 8 — кронштейн с роликами поддерживающими, 11 — электропривод, 12 — засов

«АЛЮТЕХ» предлагает откатные ворота из алюминия, створка в которых заполняется одним из материалов на выбор заказчика (экструдированными профилями, сэндвич-панелями, роллетными профилями), а также комплектацию SGN для самостоятельной сборки конструкций. Во втором случае в качестве материала заполнения створок могут использоваться даже деревянные доски или профлист. Это оптимальный вариант для экономных хозяев, которые привыкли все делать своими руками.

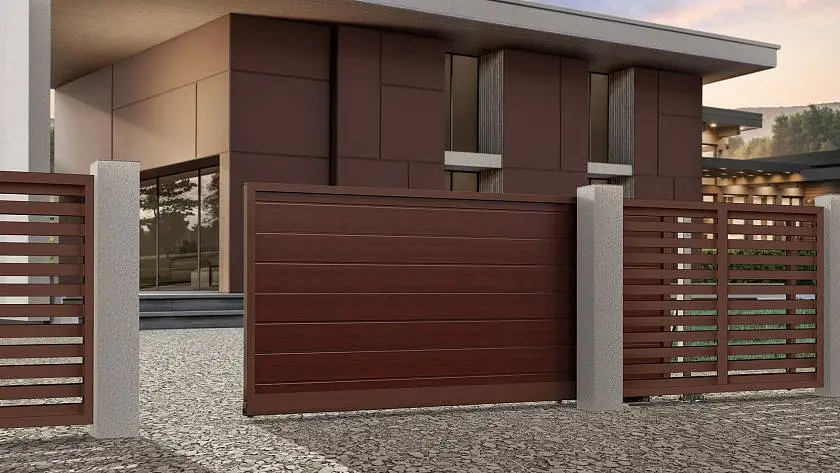

Варианты заполнения откатных ворот

Как было отмечено выше, заказчик может сам выбирать, каким материалом заполнить створки, исходя из собственных предпочтений и стиля экстерьера. В ассортименте «АЛЮТЕХ» представлено более 20 вариантов заполнения для ворот, калиток и заборов.

Экструдированные алюминиевые профили

Самый дорогостоящий, но при этом надежный вариант заполнения. Это качественное и долговечное решение, которое благодаря специальному полимерному покрытию устойчиво к воздействию влажности и истиранию. Благодаря этому ворота на протяжении всего срока службы сохраняют эстетичный вид. «АЛЮТЕХ» предлагает разные варианты данного заполнения по цвету, ширине профиля и шагу, а также расположению — вертикально или горизонтально.

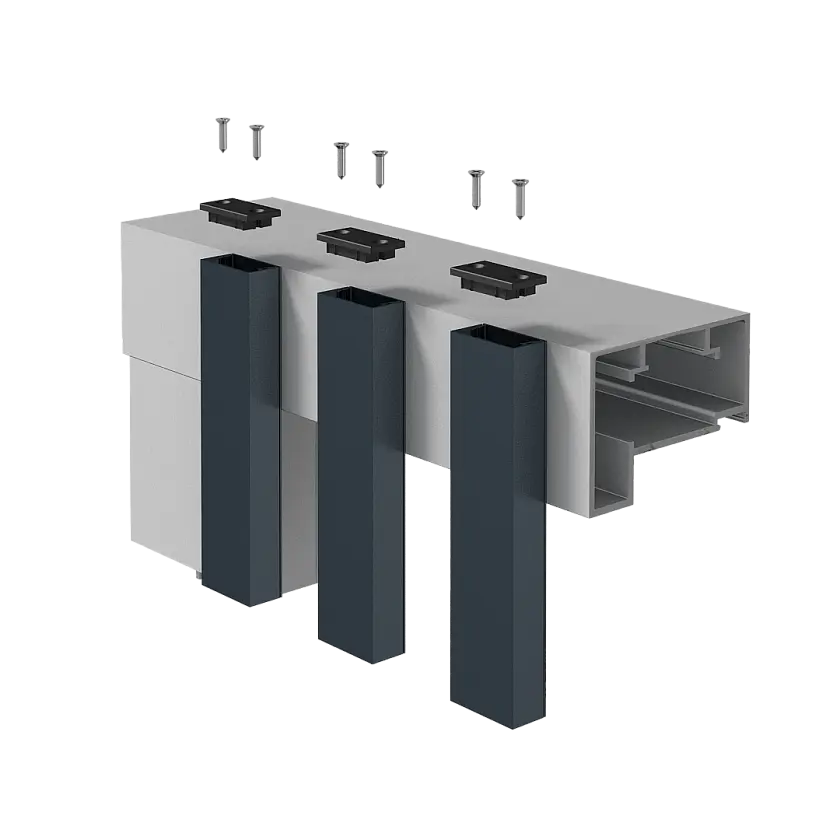

Экструдированный профиль, 37 мм

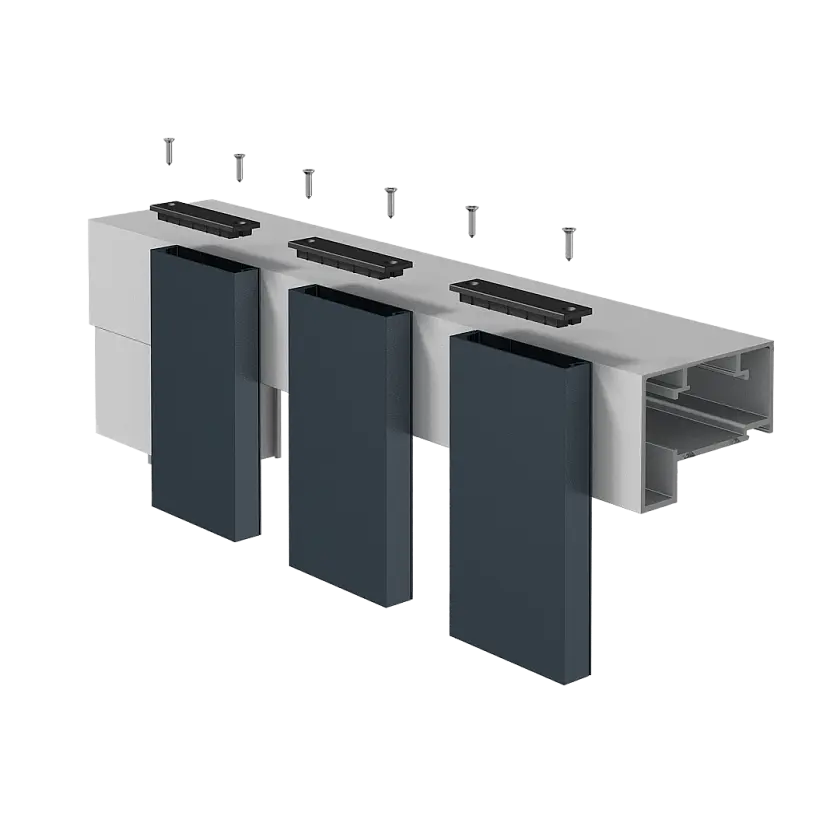

Экструдированный профиль, 82 мм

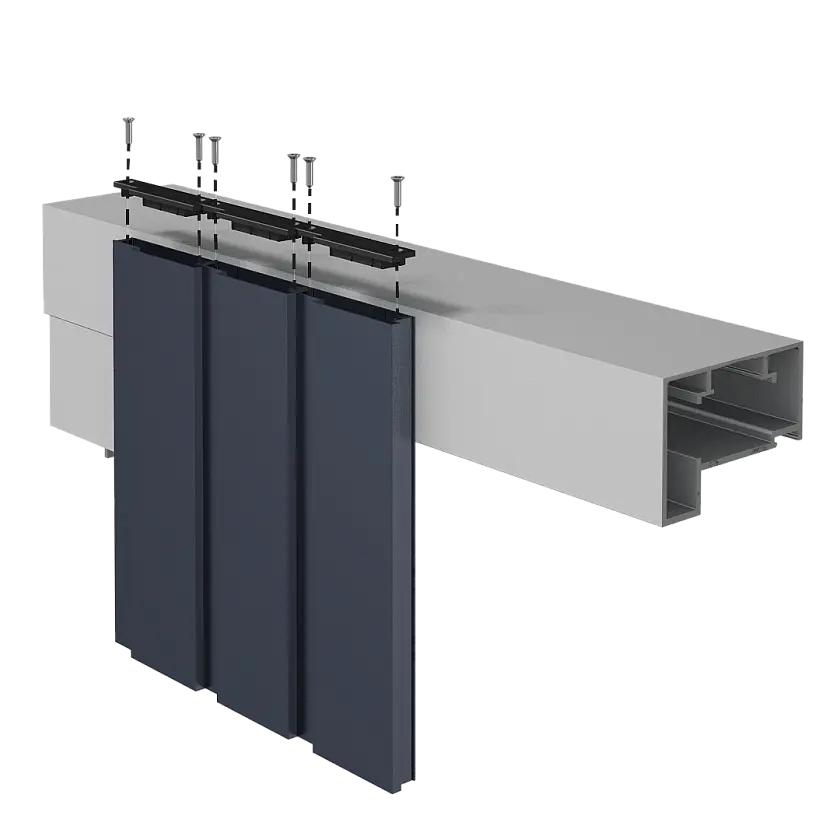

Экструдированный профиль, 87 мм

Сэндвич-панели

Отличным вариантом для тех, кто хочет, чтобы дом и участок не просматривались с улицы, станет заполнение сэндвич-панелями. Панели «АЛЮТЕХ» являются одними из самых надежных и прочных в Европе. Они отлично впишутся в экстерьер любого участка благодаря широким возможностям оформления. На выбор доступно 5 рисунков:

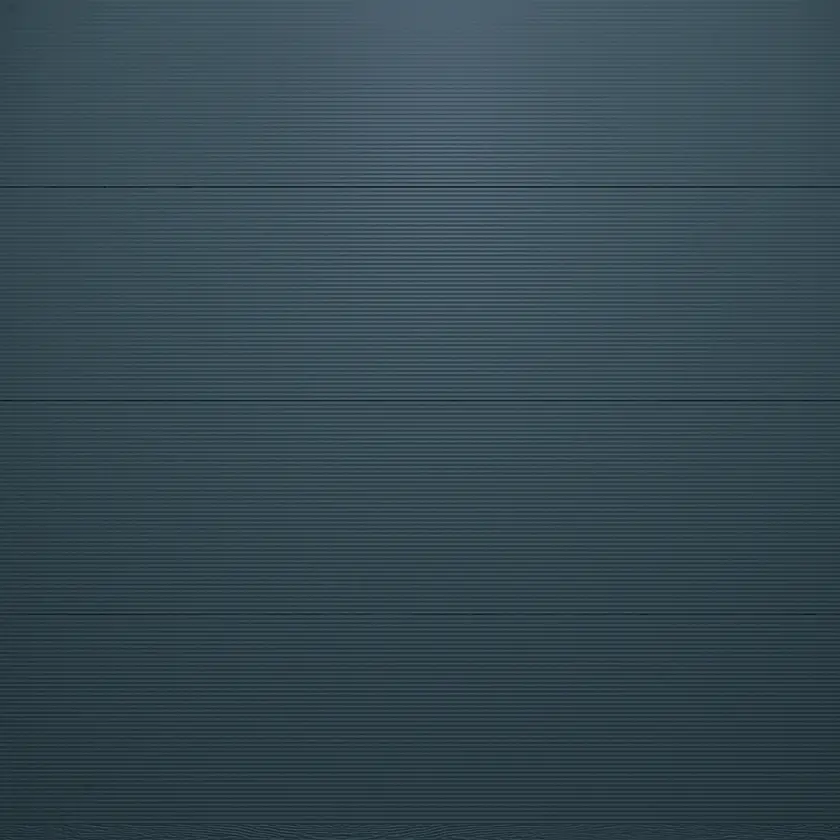

Микроволна

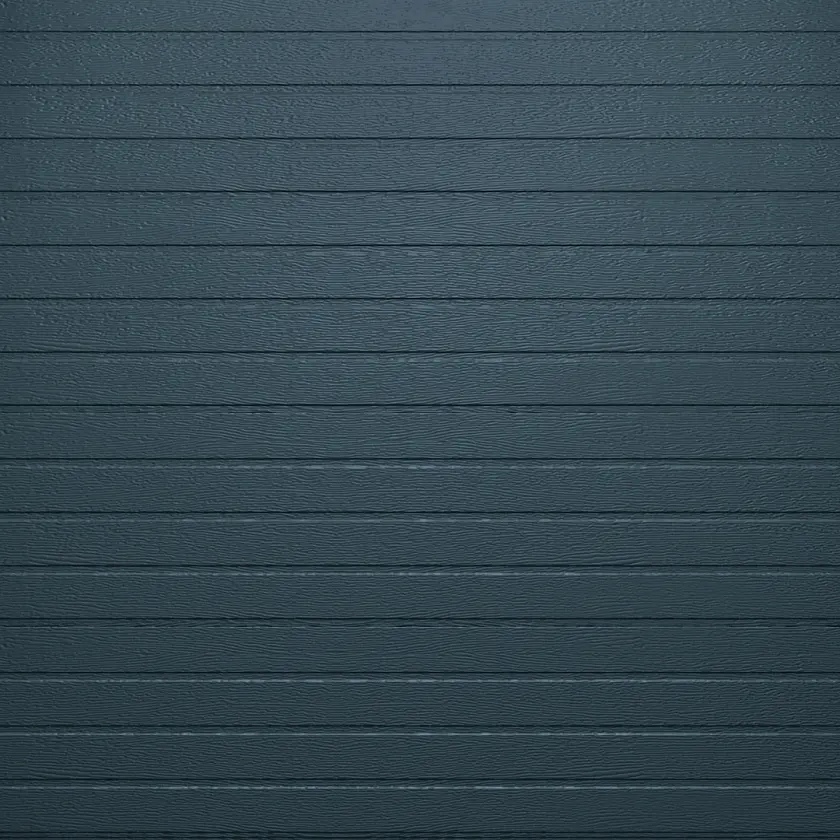

S-гофр

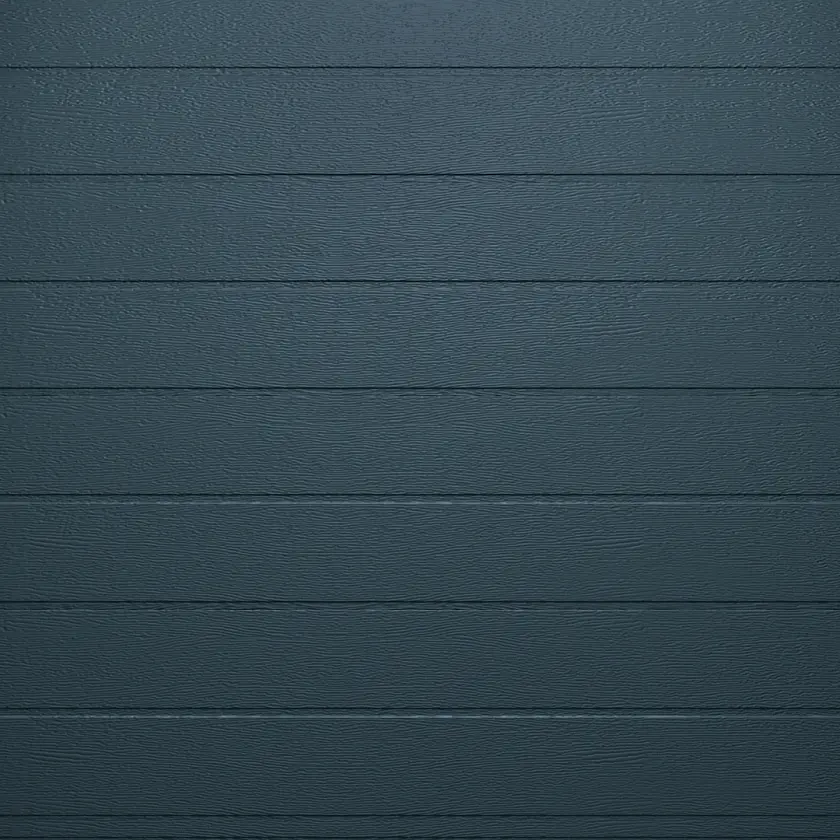

M-гофр

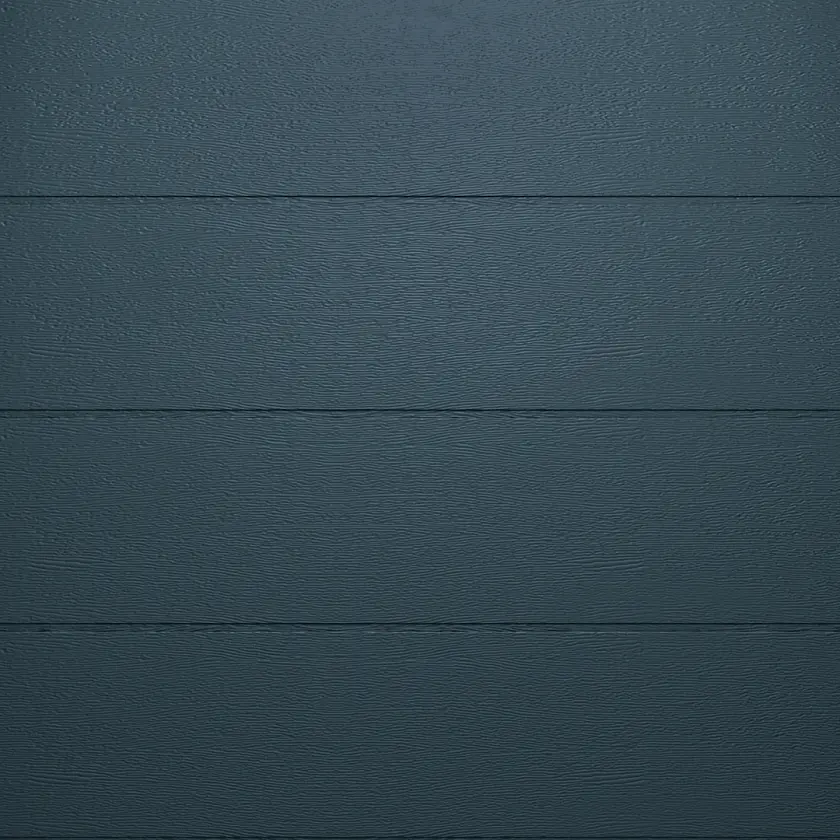

L-гофр

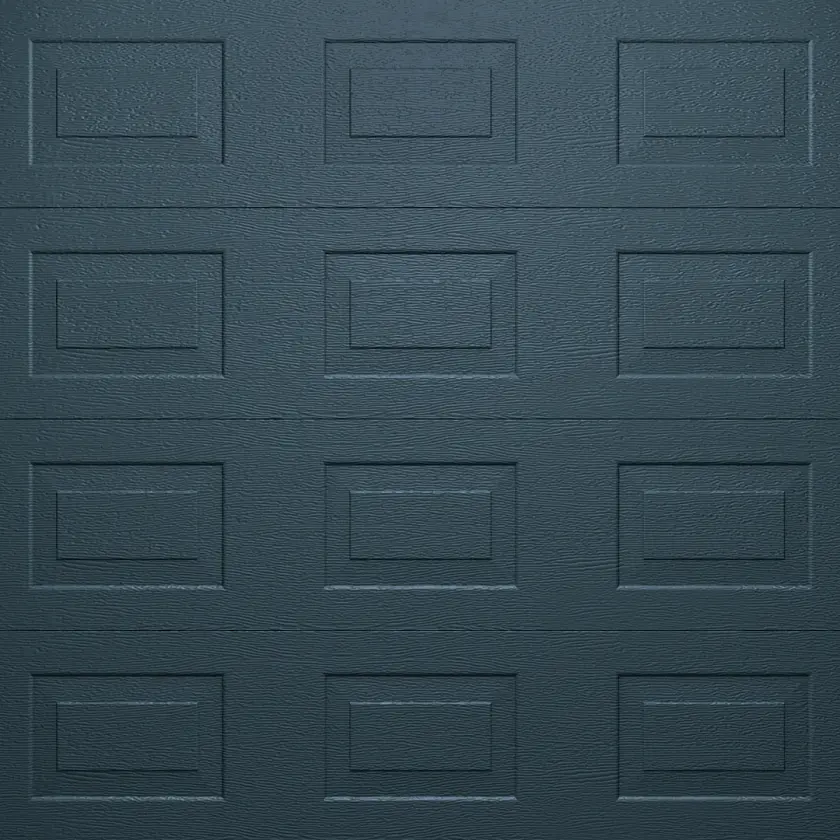

Филенка

При этом сэндвич-панели можно окрасить в любой из 200 оттенков каталога RAL, оформить под дерево или нанести изображение с помощью цифровой печати.

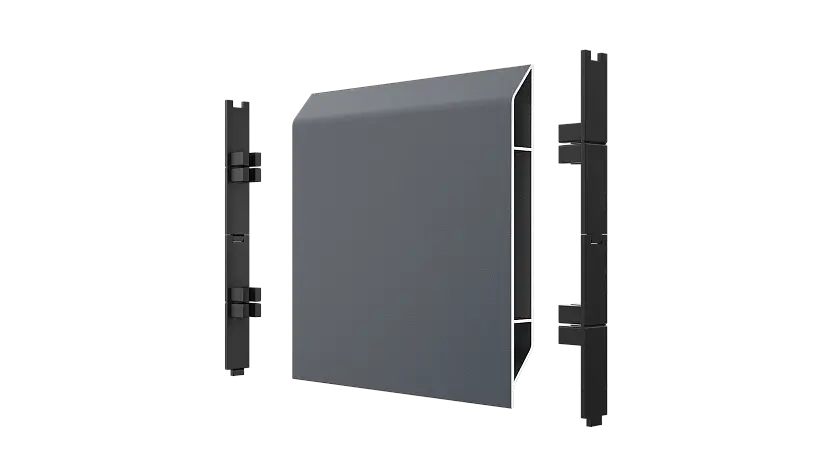

Роллетный профиль

Заполнение роллетным профилем также обеспечит приватность участка. Роллетные профили «АЛЮТЕХ» изготовлены из устойчивого к коррозии и выгоранию алюминия. А благодаря особому покрытию ПУР-ПА они надежно защищены от царапин, высокой влажности и мелких повреждений.

Кстати, при желании все перечисленные выше материалы можно комбинировать в одних воротах.

Как выбрать откатные ворота?

Чтобы откатные ворота бесперебойно служили в течение долгих лет, нужно подбирать изделия с учетом особенностей участка.

Для начала убедитесь, что пространство вдоль забора, где планируется установка ворот, не имеет никаких неровностей рельефа. Это необходимо для плавного движения створки. Также при планировании ворот данного типа необходимо учитывать наличие свободного места в сторону открытия створки — длина конструкции откатных ворот будет больше ширины проема приблизительно в 1,5 раза. Следует помнить, что стандартом ширины воротного проема считается 4 м, модели откатных ворот других размеров будут стоить дороже.

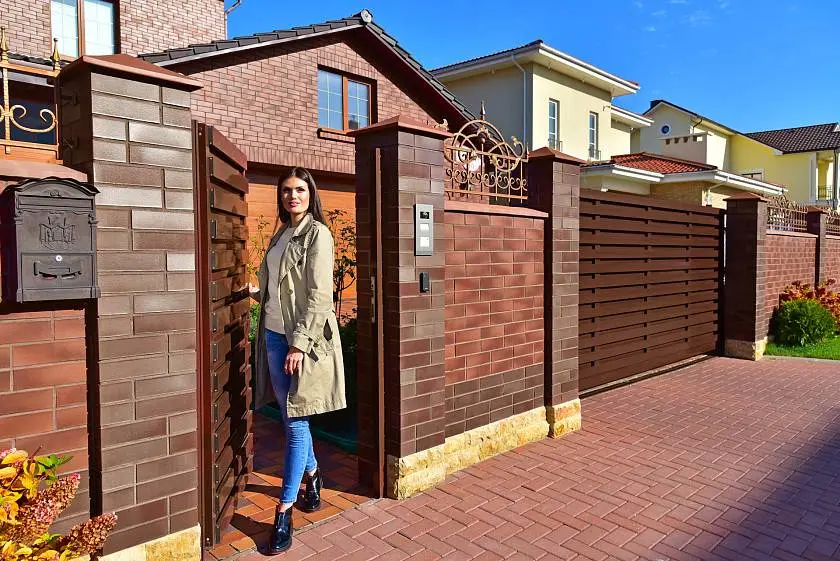

Чтобы обеспечить удобный доступ на территорию, лучше предусмотреть калитку. Конечно, это необязательно, так как створка ворот может сдвигаться на расстояние, достаточное для прохода человека. Однако установка калитки поможет сэкономить эксплуатационный ресурс ворот.

Для дополнительной экономии предпочтительнее устанавливать вместе ворота и забор. Плюс, так вы сможете добиться идеальной гармонии в экстерьере.


Популярные готовые решения

Монтаж откатных ворот своими руками

Практичные хозяева, которые хотят сэкономить, принимают решение устанавливать откатные ворота самостоятельно. Ниже представляем краткое описание монтажа конструкций своими руками.

  1. Для обеспечения беспрепятственного въезда и выезда автомобиля нужно правильно определить необходимую ширину проема, а также величину отката створки ворот. Подробнее о том, как сделать замеры, читайте по ссылке.
  2. Подготавливаем фундамент и прокладываем электрокабель для установки автоматики. Пошаговая инструкция доступна по ссылке.
  3. Проверяем полноту комплекта для монтажа откатных ворот.
  4. Собираем раму и монтируем направляющие балки, по которым будет двигаться створка.
  5. Устанавливаем нижний улавливатель, который будет служить защитой ворот от удара об опоры.
  6. Монтируем автоматику.

Подробно процесс установки откатных ворот описан в статье по ссылке.

Также можно посмотреть простую и понятную видеоинструкцию, подготовленную специалистами «АЛЮТЕХ»:

Таким образом, теперь вы знаете, как подобрать лучшие откатные ворота, которые не только обеспечат удобный доступ на участок, но и станут стильным элементом экстерьера.
