Классика, проверенная временем: как правильно установить распашные ворота

• Какими бывают распашные ворота
• Конструкция распашных ворот
• Плюсы и минусы распашных ворот
• Монтаж распашных ворот своими руками

Распашные ворота — классика, которая не выходит из моды. Миллионы людей по всему миру на протяжении многих лет выбирают их для обустройства территории, оценив простоту и надежность конструкции. Однако на этом преимущества ворот данного типа не заканчиваются. Об их плюсах и разновидностях, а также о том, как установить распашные ворота для дачи и дома своими руками, разберемся в статье.

Какими бывают распашные ворота

Особенность распашных ворот заключается в том, что конструктивно они остались практически такими же, какими были много лет назад. На опорных столбах с помощью петель крепятся створки. Тем не менее со временем появилось несколько модификаций:

• Двустворчатые — стандартная модель, состоящая из двух рам с заполнением. Створки могут открываться внутрь участка, наружу либо в обе стороны.
• Одностворчатые — напоминают привычную входную дверь. Недостатком такой конструкции является то, что для движения створки нужно много свободного пространства. К тому же из-за ее внушительного веса необходимо укреплять опоры, а это требует дополнительных финансовых затрат.
• Складные — при открытии таких ворот створки складываются гармошкой в одну или разные стороны. Данный тип распашных ворот подходит даже для очень широких проемов.

Конструкция распашных ворот

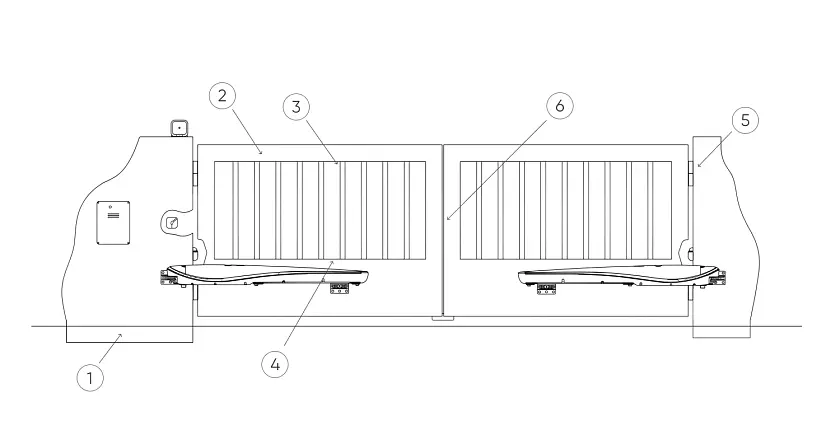

Обязательными составляющими классических распашных ворот являются две створки, опоры для крепления (стойки), петли и замки (задвижки). Каркас ворот может быть изготовлен из дерева или металла. Однако первый вариант не обеспечивает необходимую жесткость конструкции. Если вы хотите, чтобы ворота исправно прослужили долгие годы, обратите внимание на алюминий. За счет своей легкости и прочности он позволяет снизить физический износ подвижных частей ворот и уменьшает нагрузку на несущие столбы.

Заполнение створок может быть любым, что позволяет подобрать вариант и по вкусу, и по карману. Кто-то предпочитает экономить на этом этапе, самостоятельно заполняя ворота досками или профлистом. Хотя более надежный (но и более затратный) вариант — заказать у проверенного производителя конструкции с заводским заполнением. К примеру, «АЛЮТЕХ» предлагает следующие решения:

1. Алюминиевый профиль, который за счет своих высоких антикоррозийных свойств, а также устойчивости к перепадам температуры, палящему солнцу и другим погодным факторам обеспечивает длительный срок эксплуатации ворот. Благодаря высокому качеству лакокрасочного покрытия «АЛЮТЕХ» изделия выглядят эстетично даже спустя годы работы под открытым небом.
   Кстати, чтобы добиться гармонии в экстерьере, можно выбрать не только цвет, но и ширину профиля, шаг и расположение — вертикально или горизонтально.

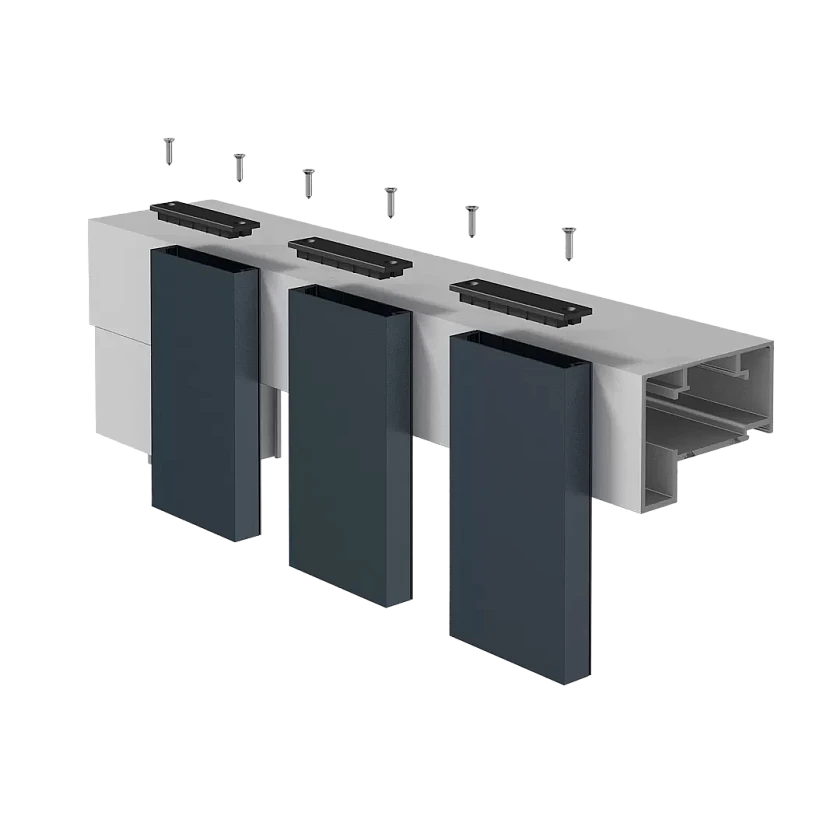

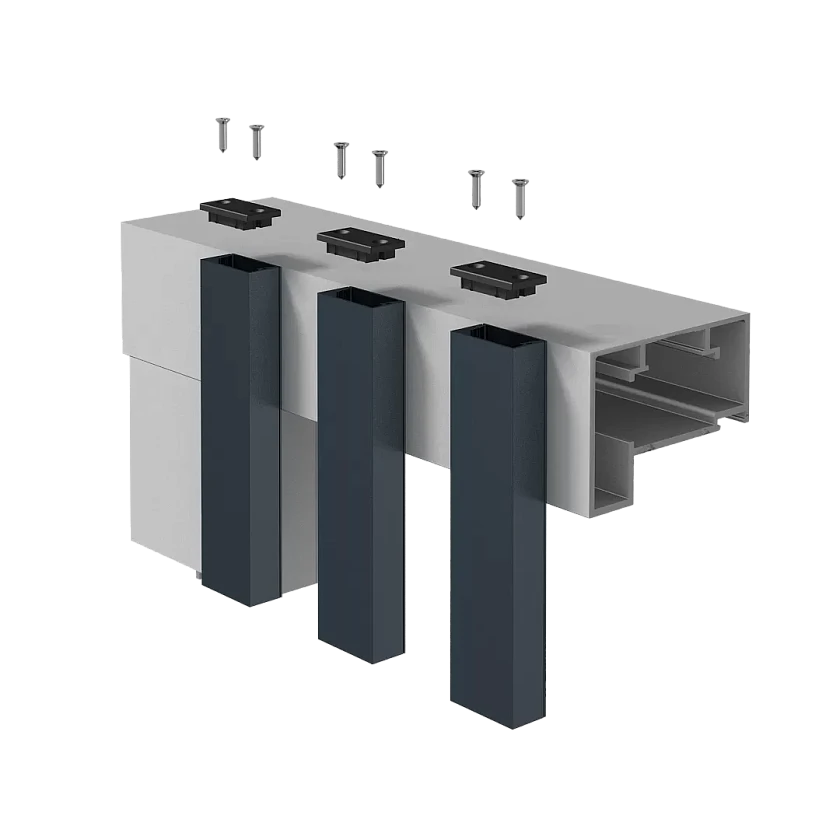

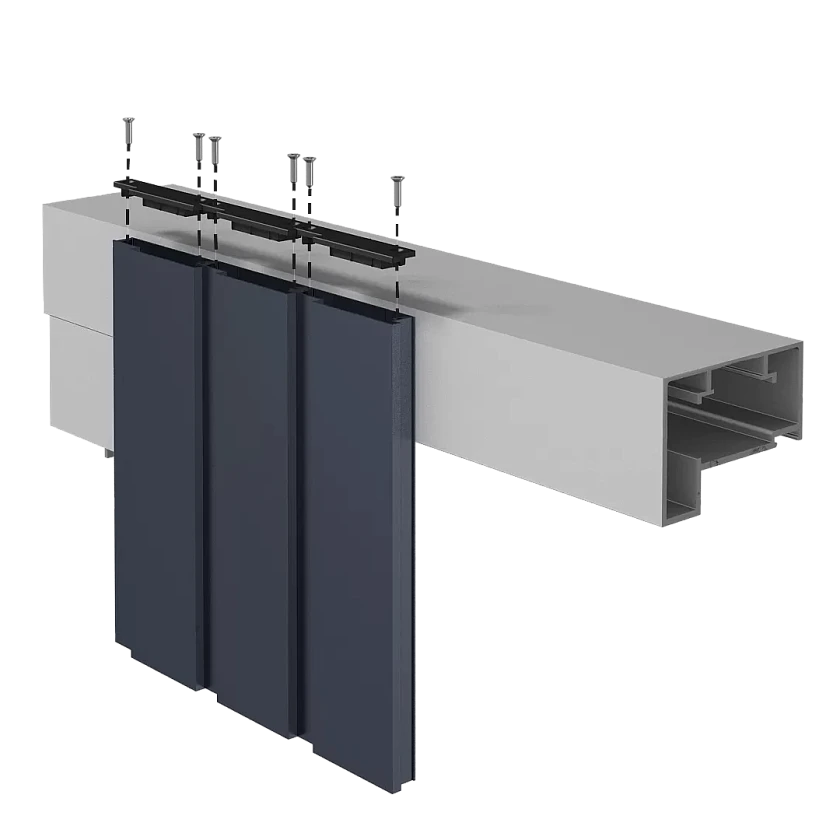

   	Экструдированный профиль, 37 мм	Экструдированный профиль, 82 мм	Экструдированный профиль, 87 мм

2. Сэндвич-панели, заполнение из которых позволяет сохранить приватность: участок не будет просматриваться с улицы. Для оформления панелей предлагается 5 рисунков (микроволна, S-, M-, L-гофр, филенка) и более 200 оттенков каталога RAL. Кроме того, есть возможность нанести индивидуальный рисунок с помощью цифровой печати.

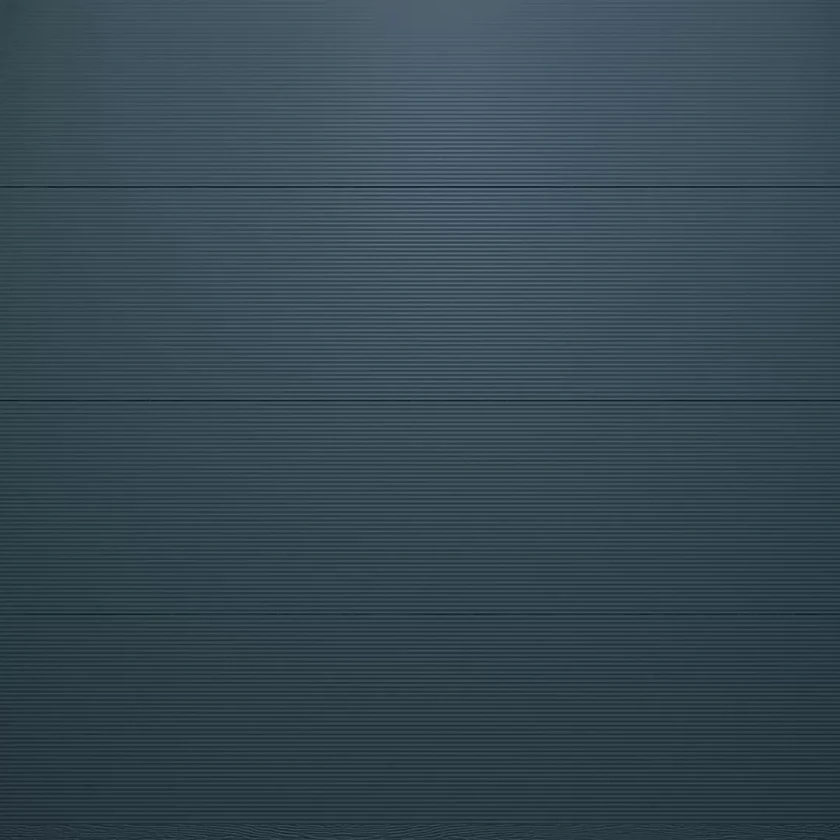

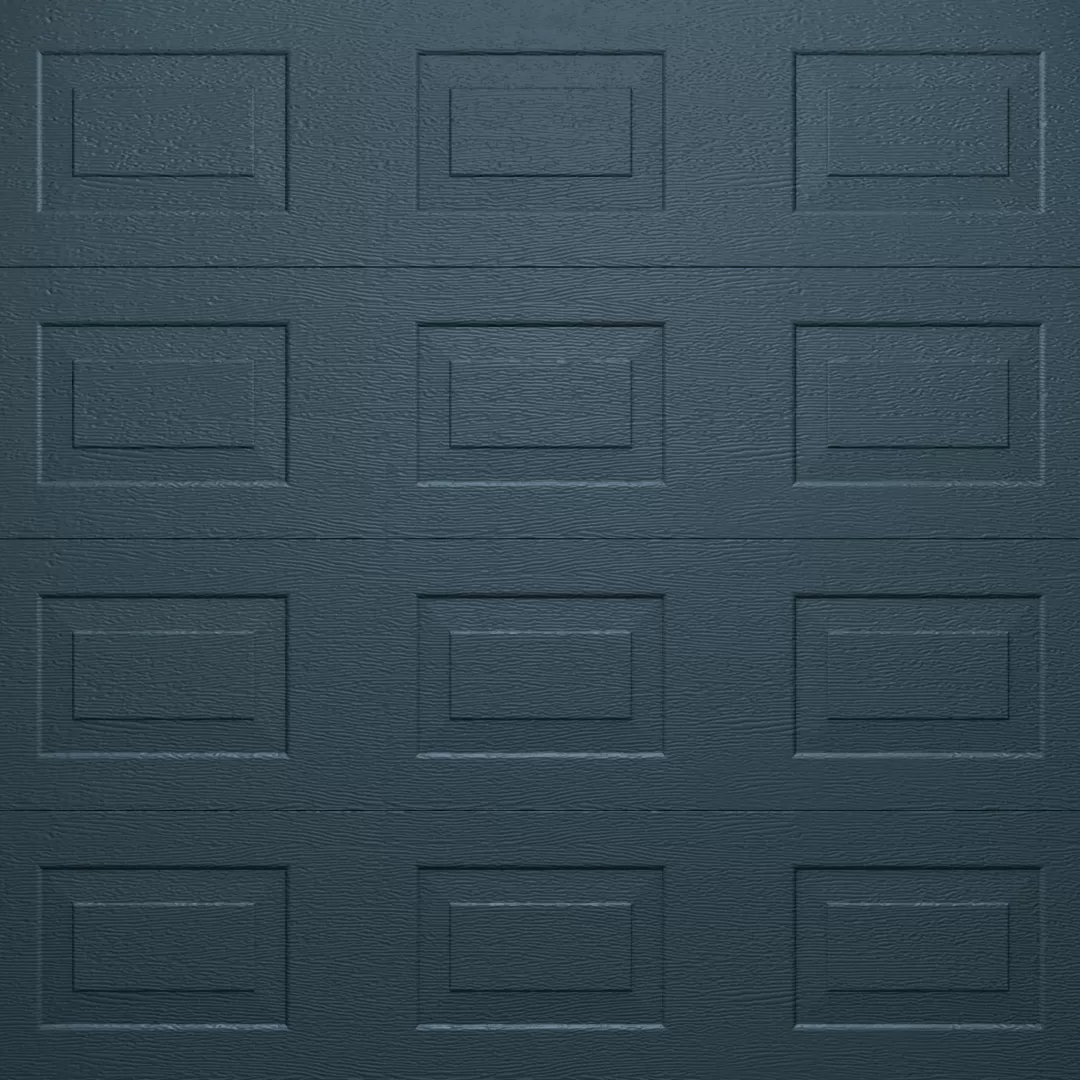

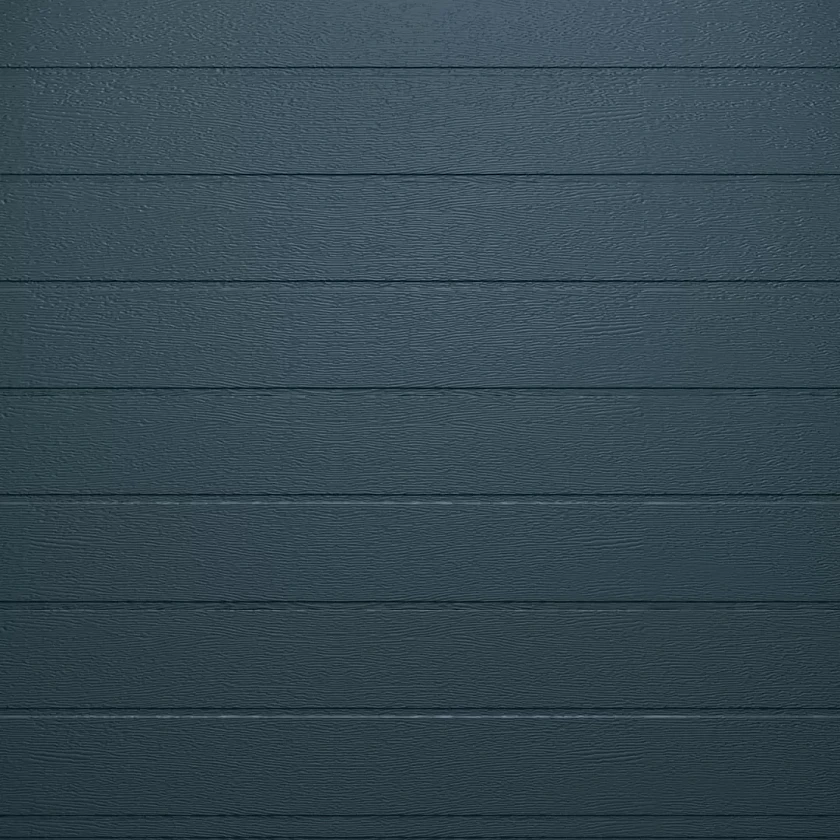

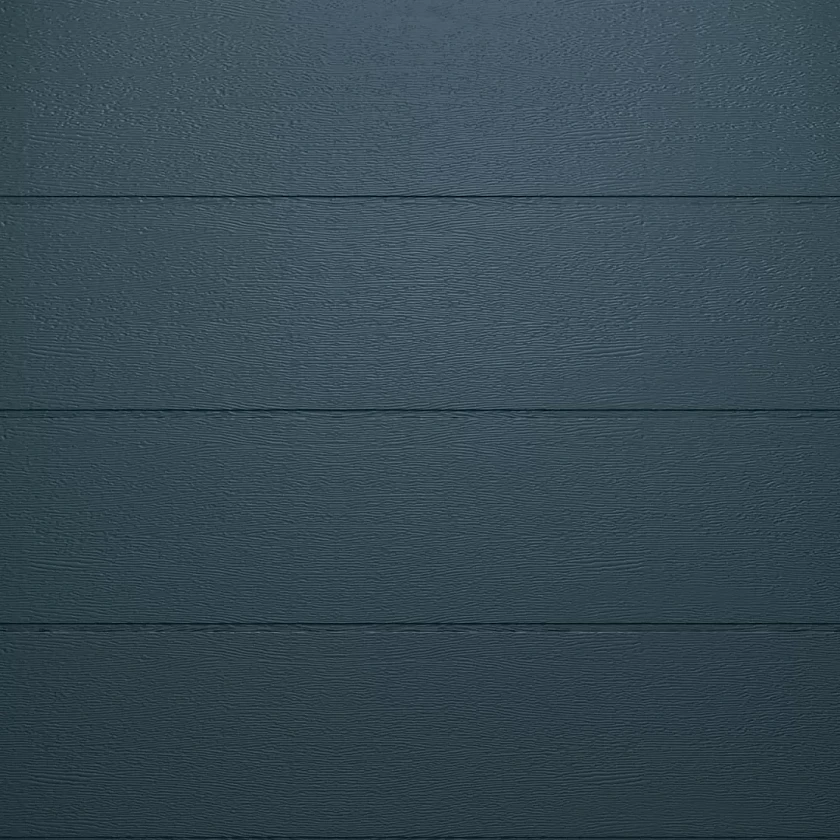

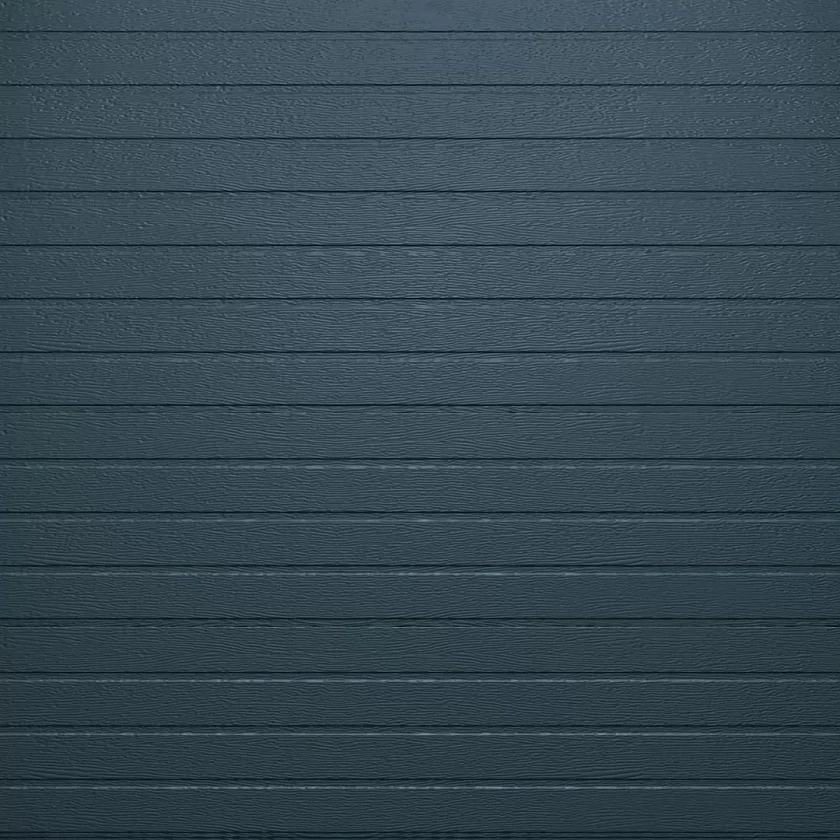

   	Микроволна	S-гофр	M-гофр	L-гофр	Филенка

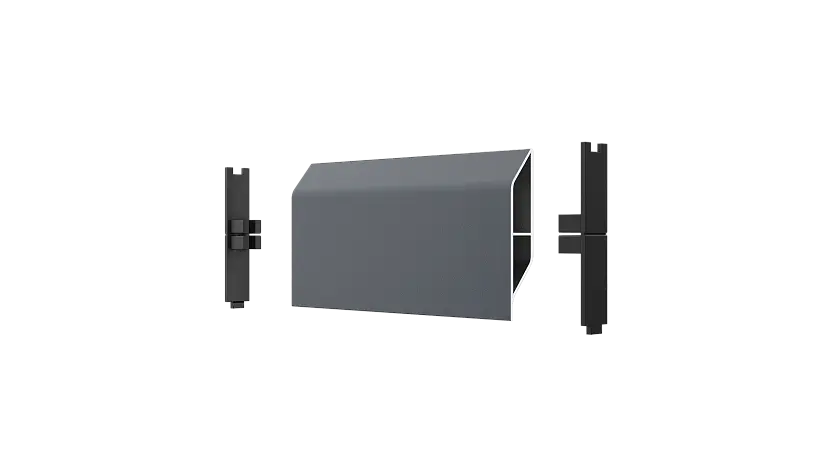

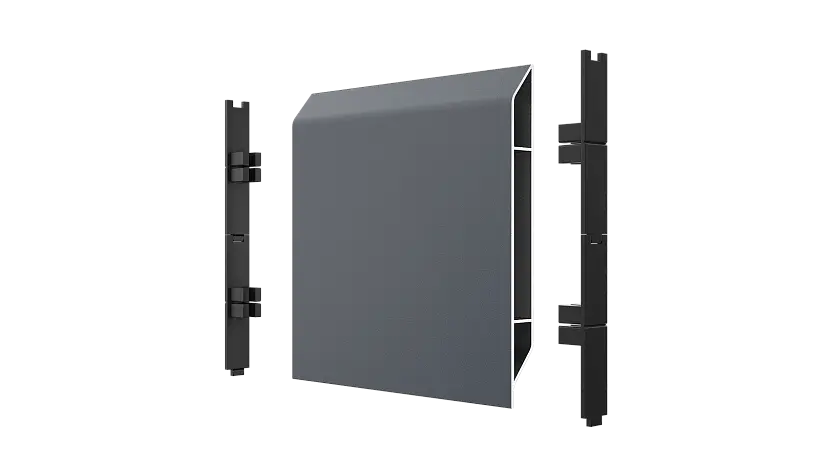

3. Роллетный профиль за счет равномерного пенозаполнения устойчив к ударным и ветровым нагрузкам. При этом специальное покрытие отлично защищает поверхность профиля от коррозии и мелких повреждений. Для окрашивания также доступно большое количество оттенков.



   Роллетный профиль

Плюсы и минусы распашных ворот

Кроме простоты конструкции, у распашных ворот есть ряд других преимуществ:

• не занимают полезное пространство вдоль забора — можно высадить кустарники или поставить беседку,
• долговечны за счет отсутствия сложных механизмов,
• могут открываться внутрь или наружу с учетом особенностей территории и пожеланий хозяев.

А если выбрать для своего участка сборные ворота, можно быть уверенным также в том, что конструкции будут просты в установке и ремонте. Поврежденный элемент можно заменить прямо на участке, не разбирая ворота полностью.

Что касается минусов распашных конструкций, то самый основной — это то, что для их открывания требуется достаточно много места либо непосредственно на участке, либо на подъезде к нему (в зависимости о того, в какую сторону открываются створки).

Монтаж распашных ворот своими руками

Несмотря на то, что конструкция распашных ворот сравнительно простая, их установку лучше доверить профессионалам. Так вы будете уверены в качестве выполненных работ и к тому же сохраните гарантию на изделие.

Например, у официальных представителей «АЛЮТЕХ» в каждом регионе есть квалифицированные специалисты, которые выполнят монтаж оперативно и по всем правилам. Однако если вы хотите сэкономить и уверены в своих силах, можете заняться самостоятельной установкой. Разберем схему монтажа распашных ворот подробнее.

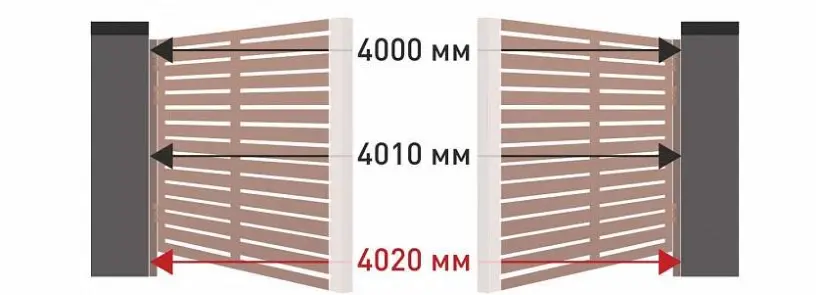

Для начала необходимо грамотно замерить проем, потому что даже незначительная ошибка может впоследствии привести к перекосу всей конструкции. Способ проведения замеров будет зависеть от наличия столбов. Если они имеются, то ориентируемся на 3 точки: верх столба, центр и низ:

Для изготовления ворот следует выбирать наибольшее из 3 полученных значений.

Если же опорные столбы пока не установлены, следует исходить из следующих показателей:

• ширина проема — от 2 до 5 м,
• высота ворот — от 1,2 до 3,2 м.

Учитывайте, что для свободного проезда легковых автомобилей ширина воротного проема должна составлять не менее 3,5 м, для грузовых — не менее 4 м.

После того, как замеры произведены, можно переходить к подготовке фундамента под установку опор распашных ворот.

Глубина, на которой закладывается фундамент, должна быть не менее чем 1,3 м от уровня земли. Перед заливкой бетона необходимо сформировать песчано-гравийную подушку толщиной 0,3-0,4 м, которая армируется стальным прутом диаметром 8-12 мм или сеткой. Однако следует помнить, что уровень закладки фундамента будет различаться в зависимости от действующих в вашем регионе строительных норм и правил.

Вместе с заливкой основания следует также проложить металлическую трубу, через которую будут проходить электрокабели для автоматизации распашных ворот. Внутренний диаметр элемента не должен превышать 30 мм, а сварные швы и места сгиба — мешать свободному прохождению проводки. Закладывается труба на глубине минимум 30 см в зоне проезда так, чтобы один ее конец на 5 см выступал над поверхностью земли. При этом оба конца необходимо тщательно загерметизировать, чтобы предотвратить попадание влаги.

Теперь можно переходить непосредственно к монтажу столбов. Лучше, чтобы конструкции были изготовлены из кирпича, бетона или стали. Если применялся пустотелый кирпич, газобетонные блоки и т.п., потребуется усиление проема арматурой. Опорные столбы не должны быть выше ворот, а их ширина должна составлять более 200 мм. При этом сами опоры между собой необходимо соединить ленточным основанием.

Учитывайте, что перед монтажом ворот необходимо дать фундаменту и опорам время на то, чтобы они стали прочными (приблизительно 28 дней после окончания заливки). По истечению данного срока следует выровнять поверхность грунта между столбами.

Затем переходим к выбору типа монтажа, от этого будет зависеть разворот петель.

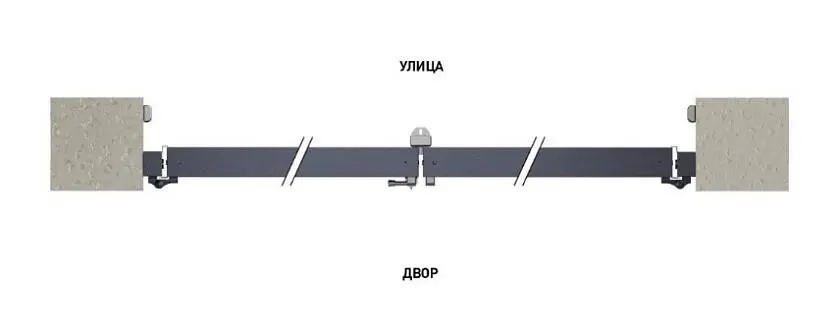

• Встроенный с открыванием внутрь:

  Рис.1. Распашные ворота со встроенным типом монтажа, открывание внутрь с накладным вертикальным разреженным заполнением алюминиевыми профилями: а) вид со стороны двора, б) вид со стороны улицы; 1- столб проема, 2 — забор, 3 — створка ворот с заполнением левая, 4 — створка ворот с заполнением правая, 5 — упор боковой, 6 — упор центральный, 7 — кронштейн для крепления электропривода к створке, 8 — электропривод, 9 — засов, 10 — кронштейн для крепления электропривода к столбу проема

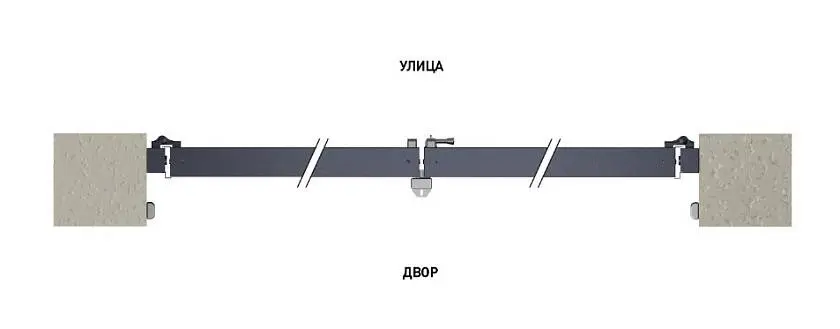

• Встроенный с открыванием наружу:

  Рис.2. Распашные ворота со встроенным типом монтажа, открывание наружу с комбинированным заполнением — нижняя ячейка из заполнения сэндвич-панелью, верхняя из заполнения «широким» профилем: а) вид со стороны двора, б) вид со стороны улицы; 1 — столб проема, 2 — забор, 3 — створка ворот с заполнением левая, 4 — створка ворот с заполнением правая, 5 — упор боковой, 6 — упор центральный, 7 — кронштейн для крепления электропривода к створке, 8 — электропривод, 9 — засов, 10 — кронштейн для крепления электропривода к столбу проема

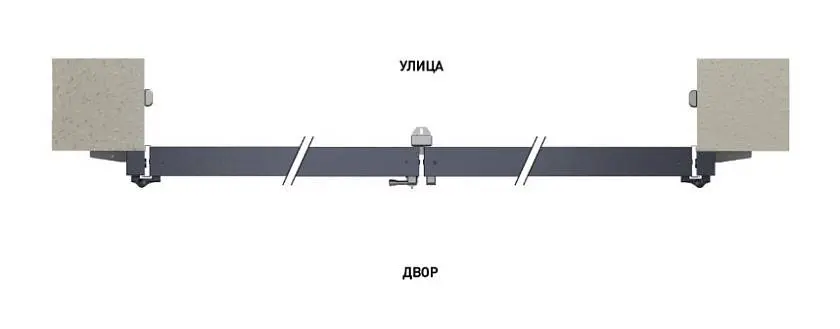

• Накладной с открыванием внутрь:

  Рис.3. Распашные ворота с накладным типом монтажа, открывание внутрь со встроенным заполнением из профилированного листа: а) вид со стороны двора, б) вид со стороны улицы; 1 — столб проема, 2 — забор, 3 — створка ворот с заполнением левая, 4 — створка ворот с заполнением правая, 5 — упор боковой, 6 — упор центральный, 7 — кронштейн для крепления электропривода к створке, 8 — электропривод, 9 — засов, 10 — кронштейн для крепления электропривода к столбу проема, 11 — кронштейн для крепления столба створки при накладном монтаже ворот

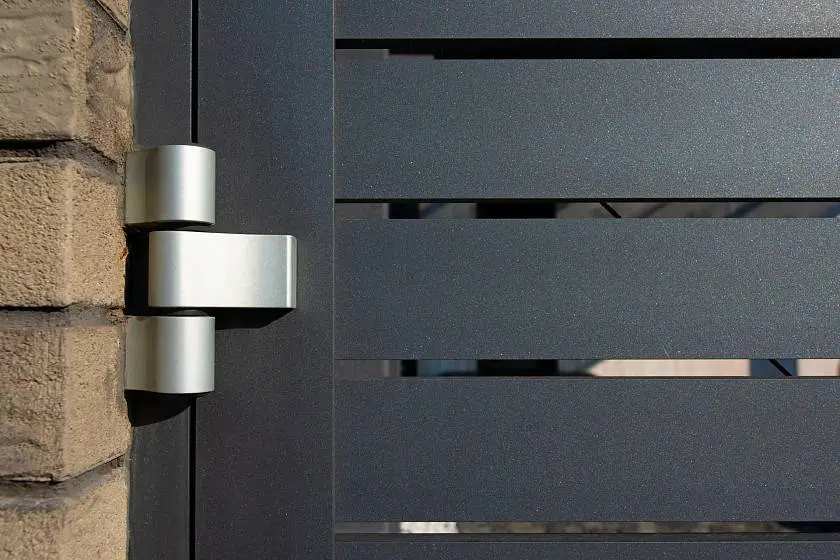

Учитывайте, что чем тяжелее створки, тем прочнее должны быть петли. «АЛЮТЕХ» предлагает надежные трехсекционные петли, которые регулируются по трем направлениям, позволяя откорректировать оптимальную величину зазора и предотвратить провисание створок. К тому же данные элементы защищены от попадания песка и снега специальными вставками.

После установки петель собираем рамы, их угловые соединения, а также монтируем импост. Все это важно делать на ровной поверхности так, чтобы детали находились в одной плоскости. Затем размечаем места крепления кронштейнов, устанавливаем заполнение и тросовую растяжку.

К несущим столбам прикладываем створки ворот так, чтобы расстояние между их нижним краем и землей составляло 2 см. Размечаем места соединения, просверливаем необходимые отверстия и устанавливаем створки.

Если ворота планируется автоматизировать — самое время перейти к этому этапу. Рекомендации по подготовке к монтажу читайте по ссылке.

Что касается установки автоматики на распашные ворота, то, если вы хотите сделать это самостоятельно, четко следуйте инструкции, идущей с ней комплекте. Иначе может потребоваться дорогостоящий ремонт как самих конструкций, так и привода. После завершения всех монтажных работ проверьте, как двигаются створки. Ход должен быть плавным, не допустимы посторонние шумы, по всей траектории должно сохраняться одинаковое расстояние до земли.

Таким образом, благодаря данной статье вы сможете определить, подходят ли распашные ворота для вашего участка, разберетесь в их особенностях, а также решите, как лучше их устанавливать, — самостоятельно или все-таки обратиться к профессионалам.
