Секционные ворота — современные конструкции для обустройства комфортного гаража. При их открытии полотно из сэндвич-панелей поднимается вверх, параллельно потолку, поэтому такие ворота, в отличие от, например, конструкций с распашными створками, оптимально подходят для установки в помещениях с ограниченным пространством перед входом.
Чтобы изделия работали долго и исправно, необходимо грамотно их установить. Безусловно, во избежание ошибок монтаж следует доверить профессионалам. Однако для тех, кто все же планирует самостоятельную установку, мы подготовили полезную пошаговую инструкцию.
Шаг 1. Замеры
Первое, что необходимо сделать перед тем, как установить секционные ворота самому, — произвести замеры проема. Важно, чтобы все расчеты были выполнены максимально точно, потому что ошибка даже в несколько миллиметров грозит серьезными последствиями — перекосом конструкций, их некорректной работой и быстрой поломкой.

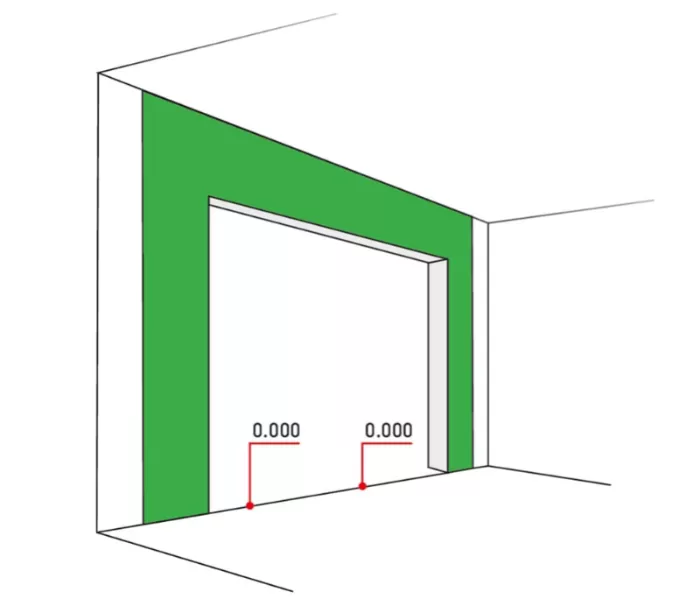

Чтобы правильно смонтировать подъемные ворота, необходимо определить ширину и высоту проема, глубину помещения, высоту притолоки, а также ширину пристенков (рис. 1).
рис. 1
Ширину проема измеряют по трем точкам (рис. 2). Для обеспечения беспрепятственного въезда в гараж и выезда из него данный показатель должен превышать ширину автомобильного кузова с учетом боковых зеркал на 60-80 см.
рис. 2
Высота проема также определяется по трем точкам (рис. 3). Она должна быть на 20-30 см больше высоты автомобиля. Если же у ворот планируется ручное управление, то — от 35 до 50 см. Кроме того, важно учесть, предусмотрены ли на крыше машины антенна или дополнительный багажник.
рис. 3
Чтобы воротное полотно при открытии могло беспрепятственно разместиться под потолком и при этом хватило места для установки автоматики, важно предусмотреть достаточную глубину гаража. Вычисляется она по следующей формуле: высота проема + 100 см.
Следующим шагом рассчитываем высоту притолоки (перемычки), которая важна для последующей корректной установки направляющих профилей и пружинного механизма:
- Если площадь ворот не превышает 8 м², то высота притолоки должна быть в пределах 130-500 мм.
- Если площадь воротного полотна более 8 м² — не менее 210 мм.
Чтобы обеспечить возможность надежно закрепить вертикальные направляющие, необходимо измерить боковые пристенки. Их ширина должна превышать 125 мм.
Шаг 2. Подготовка проема для монтажа секционных ворот в гараже
После выполнения всех необходимых замеров, переходим к следующему важному шагу — подготовке проема (рис. 4).
рис. 4
Во-первых, следует определить, из какого материала выполнены стены гаража. Если это материалы с пористой структурой, например, газобетонные блоки, проем придется усилить. Для надежной фиксации торсионной системы и направляющих можно использовать профессиональные крепежные комплекты, которые представлены в ассортименте ГК «АЛЮТЕХ».
Во-вторых, нужно подготовить для установки ворот сам гараж:
- завершить отделку стен, на которые будут монтироваться ворота,
- очистить поверхность обрамления проема от наплывов штукатурного раствора, проследить, чтобы не было трещин и неровностей,
- расположить перемычку и боковые поверхности проема в одной плоскости,
- убедиться, что на поверхности перемычки и боковых пристенков нет трубопроводов отопления и вентиляции, строительных конструкций, так как эти расстояния необходимы для крепления ворот к проему.
Микроволна, RAL9006 (серебристый металлик), с ручным управлением, пружины растяжения + Боковая Дверь SDN-1 1000*2000 , RAL9006 (серебристый металлик), микроволна
S-гофр, цвет «Золотой дуб», с автоматическим управлением, пружины растяжения
Микроволна, RAL 9006 (серебристый металлик), с автоматическим управлением, пружины растяжения
RAL 9016 (белый), S-гофр, с ручным управлением, пружины растяжения
M-гофр, RAL 9016 (белый), с ручным управлением, пружины растяжения
Микроволна, RAL 8014 (коричневый), с ручным управлением, пружины растяжения
S-гофр, smooth, золотой дуб, c автоматическим управлением, пружины растяжения, ручка HGI-40.006
S-гофр, smooth, темный дуб, c автоматическим управлением, пружины растяжения, ручка HGI-40.006
S-гофр, RAL 7016 (серый антрацит), с автоматическим управлением, пружины растяжения
S-гофр, smooth, темный дуб, c автоматическим управлением, пружины растяжения
L-гофр цвета «Золотой дуб», с ручным управлением, пружины растяжения
L-гофр цвета ADS 703 (антрацит), с автоматическим управлением, пружины растяжения
микроволна, ADS703 (антрацит), с автоматическим управлением, торсионные пружины
филенка, темный дуб, с автоматическим управлением, торсионные пружины
S-гофр, RAL 8017 (шоколадный), с автоматическим управлением, торсионные пружины
М-гофр, цвет RAL9016 (белый), с ручным управлением, пружины растяжения
L-гофр, smooth, мореный дуб (Swap Oak), с автоматическим управлением, пружины растяжения
Микроволна, цвет RAL8014 (коричневый), с ручным управлением, пружины растяжения
L-гофр цвета темный дуб, с автоматическим управлением, торсионные пружины
L-гофр цвета ADS 703 (антрацит), с ручным управлением, пружины растяжения, ригельный замок
L-гофр цвета ADS 703 (антрацит), с автоматическим управлением, торсионные пружины
Микроволна, цвет RAL8017 (шоколадный), с автоматическим управлением, торсионные пружины, со встроенной калиткой
S-гофр, woodgrain, RAL 8017 (шоколадно-коричневый), с автоматическим управлением, пружины растяжения
М-гофр, woodgrain, RAL 8014 (коричневый), с автоматическим управлением, пружины растяжения
S-гофр, цвет темный дуб, с ручным управлением, торсионные пружины, с калиткой
S-гофр, цвет RAL9016 (белый), с ручным управлением, торсионные пружины, со встроенной калиткой
S-гофр цвета RAL9006 (серебристый металлик), с автоматическим управлением, торсионные пружины, с панорамным остеклением, с калиткой
S-гофр цвета RAL9016 (белый), с автоматическим управлением, торсионные пружины, с калиткой
S-гофр цвета RAL9006 (серебристый металлик), с автоматическим управлением, торсионные пружины, с панорамным остеклением, с калиткой
S-гофр цвета темный дуб, с автоматическим управлением, торсионные пружины, с калиткой
S-гофр, цвет темный дуб, с автоматическим управлением, торсионные пружины, с калиткой
L-гофр, smooth, RAL 8017 (шоколадно-коричневый), встроенная калитка с плоским порогом, с автоматическим управлением, торсионные пружины
M-гофр, smooth, RAL 7016 (серый антрацит), встроенная калитка с плоским порогом, с автоматическим управлением, торсионные пружины
S-гофр, woodgrain, RAL 8017 (шоколадно-коричневый), встроенная калитка с плоским порогом, с автоматическим управлением, торсионные пружины
S-гофр цвета RAL9016 (белый), с автоматическим управлением, торсионные пружины, с калиткой
L-гофр, цвет золотой дуб, с автоматическим управлением, торсионные пружины
L-гофр цвета Золотой дуб, с автоматическим управлением, торсионные пружины
микроволна цвета RAL8017 (шоколадный), с автоматическим управлением, торсионные пружины, с калиткой
микроволна цвета RAL9006 (серебристый металлик), с автоматическим управлением, пружины растяжения
Микроволна, цвет RAL8014 (коричневый), с ручным управлением, пружины растяжения
Микроволна, цвет RAL9006 (серебристый металлик), с автоматическим управлением, пружины растяжения
Микроволна, цвет ADS703 (антрацит), с автоматическим управлением, торсионные пружины
S-гофр, woodgrain, RAL 8017 (шоколадно-коричневый), с ручным управлением, торсионные пружины
Микроволна, RAL9006 (серебристый металлик), с ручным управлением, пружины растяжения + Боковая Дверь SDN-1 1000*2000, микроволна, RAL9006 (серебристый металлик)
S-гофр, RAL9016 (белый), с ручным управлением, пружины растяжения + Боковая Дверь SDN-2 1000*2125, S-гофр, RAL9016 (белый)
Микроволна, RAL8017 (шоколадный), с ручным управлением, пружины растяжения + Боковая Дверь SD-Thermo 1000*2250, микроволна, RAL8017 (шоколадный)
S-гофр цвета RAL9016 (белый), с ручным управлением, пружины растяжения + Боковая Дверь SDN-2 1000*2100 , RAL9016 (белый), S-гофр
Микроволна, RAL8017 (шоколадный), с ручным управлением, пружины растяжения + Боковая Дверь SD-Thermo 1000*2250, микроволна, RAL8017 (шоколадный)
Шаг 3. Монтаж секционных ворот своими руками
Прежде чем приступать непосредственно к монтажу подъемных ворот для гаража, советуем еще раз оценить свои знания и навыки. При установке таких сложных конструкций, как секционные ворота, важна каждая деталь, а любая ошибка может обернуться последующим дорогим ремонтом. Поэтому, если вы не уверены в своих силах на 100%, лучше обратитесь к специалистам. Например, у официальных представителей ГК «АЛЮТЕХ» в каждом регионе есть профессиональные монтажники, которые выполнят установку по всем правилам.
Если же вы решите все делать своими силами, сразу следует внимательно изучить монтажную инструкцию и проверить наличие всех комплектующих, а также подготовить необходимые инструменты.
Далее переходим к выбору типа монтажа (рис. 5). Он зависит от высоты перемычки и, в свою очередь, влияет на стоимость изделий.
рис. 5
Идеальный вариант для установки гаражных ворот с электроприводом — притолока высотой не менее 210 мм. Она позволяет использовать самый надежный тип монтажа — стандартный.
Если же высота перемычки имеет иные размеры, можно выбрать один из трех других типов монтажа.
При монтаже с пружинами растяжения балансировочный механизм располагается по обеим сторонам вдоль полотна. Минимальная притолока — 100 мм для ручного и 140 мм — для автоматического управления.
В помещениях с низкими потолками применяют низкий монтаж. Притолока — от 100 мм для ворот с ручным управлением и не менее 140 мм — для ворот, оборудованных автоматикой.
Для помещений с высокими потолками следует выбирать высокий монтаж. Минимальная притолока — 500 мм независимо от способа управления воротами.
В каждой из представленных выше видеоинструкций наглядно продемонстрирован алгоритм установки гаражных ворот премиальной серии Prestige от «АЛЮТЕХ». В частности, в роликах отражены следующие шаги:
- работы, которые выполняются перед монтажом,
- сборка вертикальных направляющих и их крепление к проему,
- сборка и крепление горизонтальных направляющих к потолочным конструкциям,
- сборка и установка торсионного вала/пружин растяжения,
- монтаж нижней секции и полотна ворот без калитки,
- установка элементов управления воротами,
- регулировка натяжения пружин,
- установка ограничителя хода полотна и блока ручного подъема,
- снятие защитной пленки.
Шаг 4. Монтаж автоматики секционных ворот
Финальный этап установки секционных ворот — монтаж автоматики. Для начала следует приобрести направляющую рейку, так как она не идет в комплекте с приводом. Одно из лучших предложений на рынке — цепная рейка ALUTECH из стали, которая имеет толщину 1 мм (у большинства производителей — 0,8 мм), а также ребра жесткости. Благодаря данному решению ворота будут открываться плавно, без вибраций, что позволит продлить срок их службы, а также увеличить эксплуатационный ресурс автоматики. Если же вы хотите добиться бесшумной работы конструкций, советуем заказать ременную рейку ALUTECH, толщина профиля в ней тоже 1 мм.
Также обращаем ваше внимание на необходимость заранее позаботиться о проводке. Важно: проводить работы с электрикой без соответствующего опыта и квалификации опасно, лучше доверьте эту работу профессионалам.
Приступая к монтажу привода, внимательно изучите инструкцию и вручную проверьте, как открываются и закрываются ворота. Если перекосов и заеданий нет, можно переходить к установке:
- Намечаем ровно посередине потолка монтажную линию и при помощи кронштейнов закрепляем на ней рейку.
- Устанавливаем тягу. Данный элемент крепится к воротам и отвечает за бесперебойное открытие-закрытие ворот.
- Прикрепляем привод к рейке, подключаем его и настраиваем.
Готово! Теперь ворота можно открывать и закрывать, даже не выходя из авто.
Возможные неисправности при монтаже секционных ворот своими руками
Ниже приводим таблицу неисправностей, которые чаще всего возникают при самостоятельной установке секционных ворот без соответствующего опыта. И еще раз обращаем ваше внимание, что и монтаж, и обслуживание конструкций лучше доверить сертифицированным специалистам:
|
Ошибка |
Внешние проявления |
Способ устранения |
|
Полотно ворот не сбалансировано |
Полотно падает вниз под собственным весом |
Необходимо взвести пружину (число оборотов указано в паспорте изделия или на информационной наклейке на внутренней поверхности воротного полотна. |
|
Полотно ворот не сбалансировано |
Полотно «улетает» наверх |
Необходимо ослабить пружину (число оборотов указано в паспорте изделия или на информационной наклейке на внутренней поверхности воротного полотна). |
|
Полотно ворот не сбалансировано |
Полотно поднимается и опускается рывками |
Не соблюдена предварительная намотка троса на барабан (высокий и вертикальный тип подъема). Необходимое количество оборотов троса указано на комплектующей бирке. |
|
Ошибка в регулировке при взводе пружин торсионного механизма |
При открытии и закрытии ворот слышен характерный хруст пружины, полотно перемещается рывками |
Необходимо после взведения растянуть пружину на 5-10 мм. |
|
Ошибка при монтаже горизонтальных направляющих полотна ворот |
Полотно туго идет по горизонтальным направляющим, слышен скрип |
Необходимо замерить расстояния по диагонали от края полотна до края горизонтальной направляющей, а также выставить по уровню |
|
Ошибка при монтаже вертикальных направляющих полотна ворот |
Полотно тяжело передвигается по направляющим, нижний кронштейн задевает об направляющую, слышен скрип |
Необходимо выставить вертикальную направляющую по уровню, установить распорные втулки на нижние и верхние ролики |
|
Ошибка при монтаже внутренних петель на полотне ворот |
При подъеме полотна слышен хруст |
Необходимо установить внутренние петли так, чтобы их ось проходила между стыком панели без наклона |
|
Ошибка при монтаже тросов |
При поднятии полотно перекашивается в вертикальных направляющих, верхний кронштейн задевает направляющую |
Необходимо отрегулировать натяжение троса одинаково с левой и с правой сторон от угловой стойки, а также выставить барабаны на одинаковом расстоянии от бокового кронштейна |
|
Ошибка при установке роликовых кронштейнов на воротное полотно |
Полотно ворот неплотно прижимается к боковому уплотнителю и проему, шатается, в результате образуется щель |
Необходимо отрегулировать держатель ролика на боковой опоре |
|
Ошибка при установке верхнего роликового кронштейна |
Полотно ворот (низкий подъем) не плотно прилегает к проему, сверху образуется щель |
Необходимо отрегулировать прижим полотна к проему при помощи регулировки верхнего роликового кронштейна. |
Уверены, наша статься окажется действительно полезной для тех, кто планирует собственными руками установить автоматические секционные ворота для гаража. При этом в процессе следует быть внимательными и аккуратными, так как гарантия производителя не распространяется на повреждения конструкций, полученные в ходе ошибок при самостоятельном монтаже.
